一、基本情况：

株洲醴陵月形湾古窑厂位于醴陵市沩山镇沩山村，由醴陵人罗良西于清光绪元年创办，占地面积约1550平方米。古窑厂主体建筑以阶级窑为中心，柴房、碓泥作坊、工具房、窑主住房、办公场所、制瓷作坊、澄泥池依次环绕其间, 各功能区保存完好，完整呈现了醴陵窑传统制瓷各个工艺流程，复原陈列了窑厂日常生活场景。陈列馆展陈面积近1000平方米，主要分为复原陈列区、展示区、体验区、公共服务区与行政管理空间5个不同功能区，以 醴陵窑传统制瓷工艺复原陈列 为主题，全面展示醴陵窑制瓷历史文化、发展和影响，展厅综合运用实物、图片、多媒体和场景等方式，面向公众开展教育服务。

二、项目介绍：

株洲醴陵月形湾古窑厂位于醴陵市沩山镇沩山村，由醴陵人罗良西于清光绪元年创办，占地面积约1550平方米。全国重点文物保护单位。我司利用3D激光扫描技术对该古窑建立数字化实体模型，提供精准的建筑位置、尺寸等，用于后期重建、修缮等。

三、工作内容：

a、现场数据采集

通过现场查勘采用三维激光扫描仪对该建筑内外部进行扫描，采集现场点云数据。

b、数据应用

利用3D激光扫描技术，对该建筑建立数字化实体模型，为重建、修缮等提供精准的建筑位置、构建尺寸等参数。同时，利用此成果可生成任意位置纵、横断面2D矢量图，提供给施工、设计、加固等所需的参数，减少施工和设计的误差，提高施工质量，为建设把控提供直观、科学的便利。

c、项目照片（包括前期采集工作，成果展示）

点云展示清晰正射影像

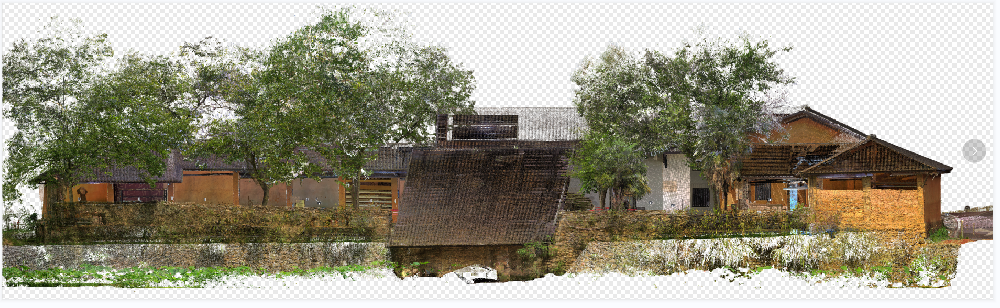

正立面正射影像

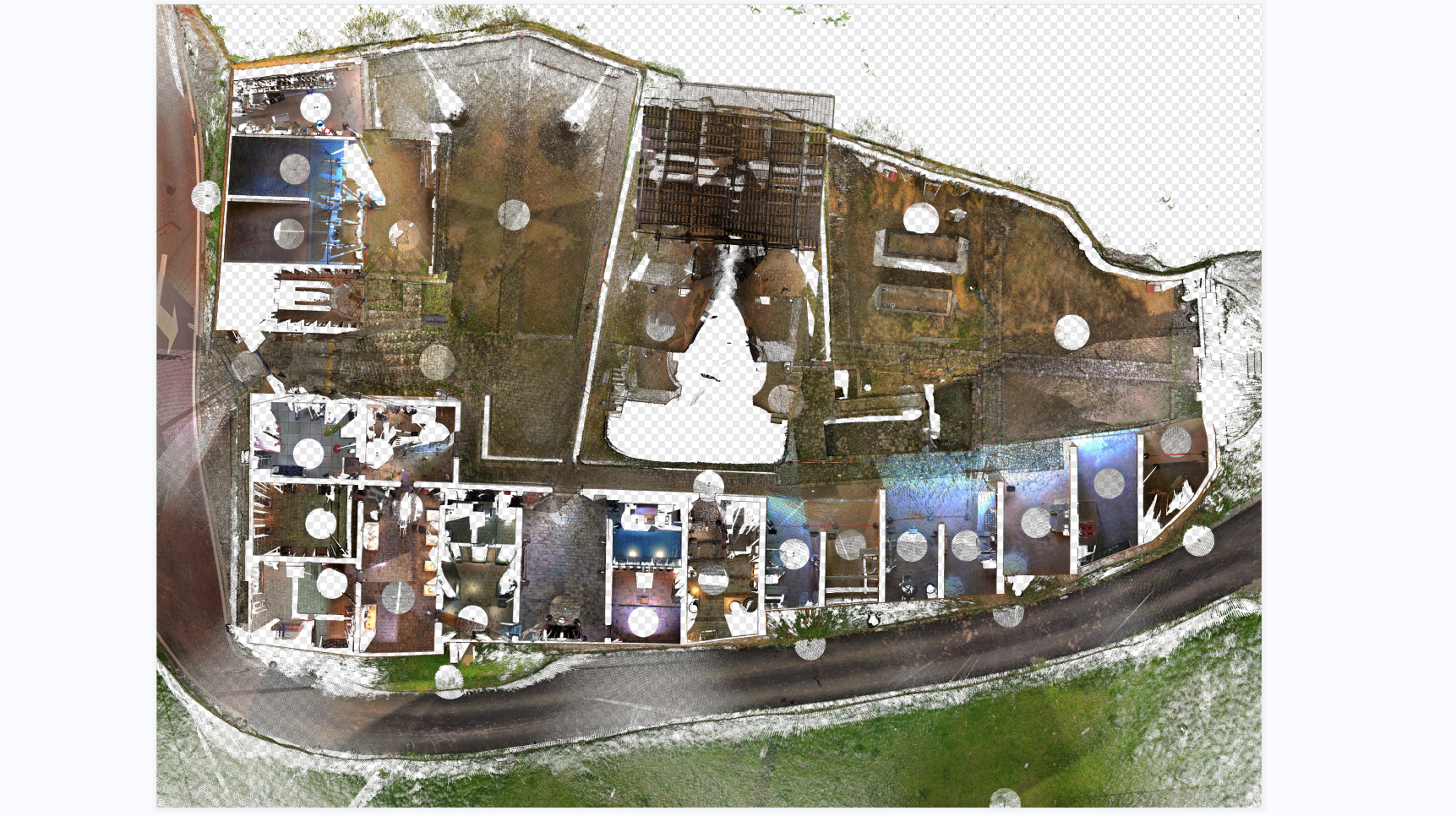

平面正射影像

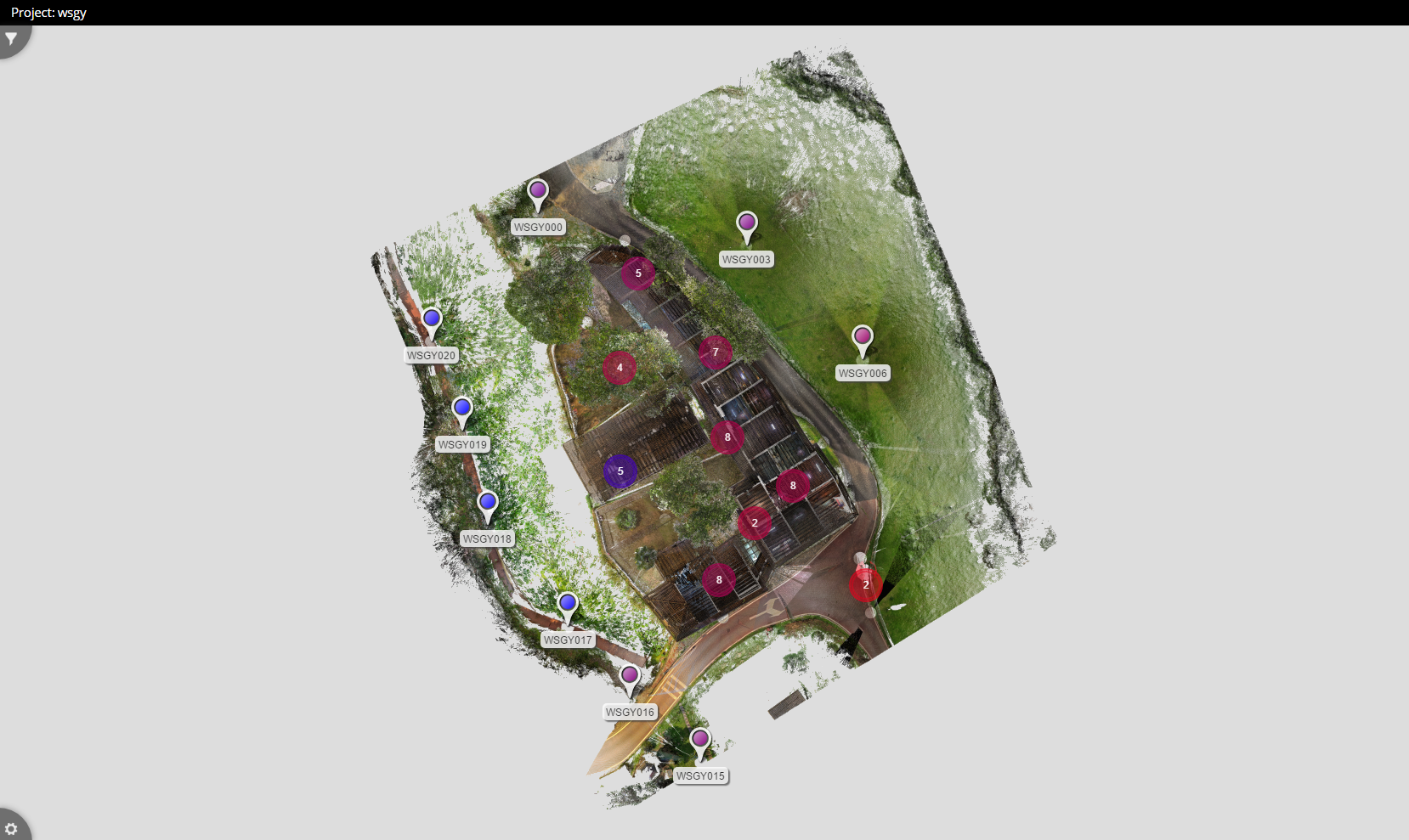

制作模型浏览webshare文件（电子版），可实时对施工现场进行观测、测量等。webshare展示：  3D激光扫描场地

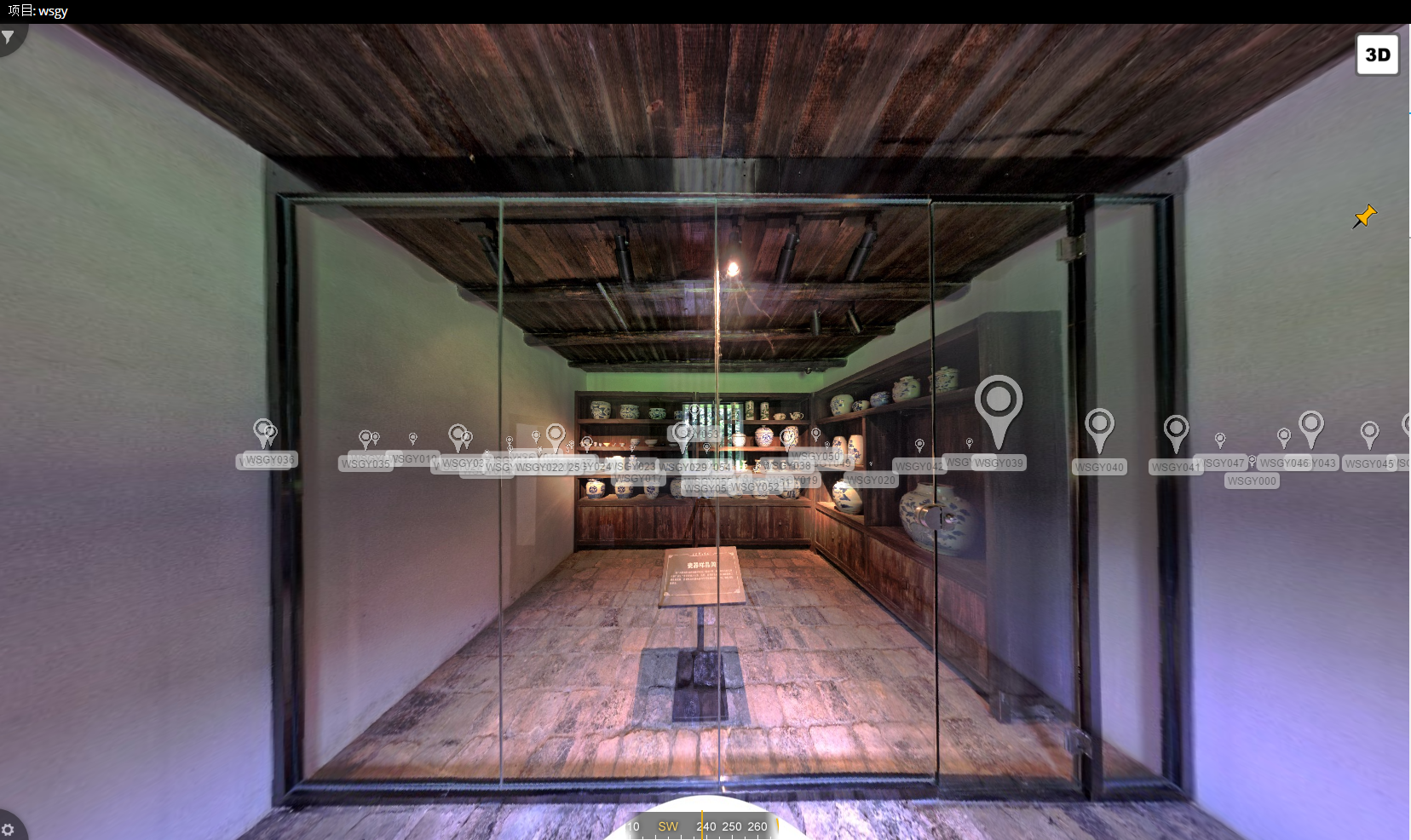

建筑内实景数字化模型图

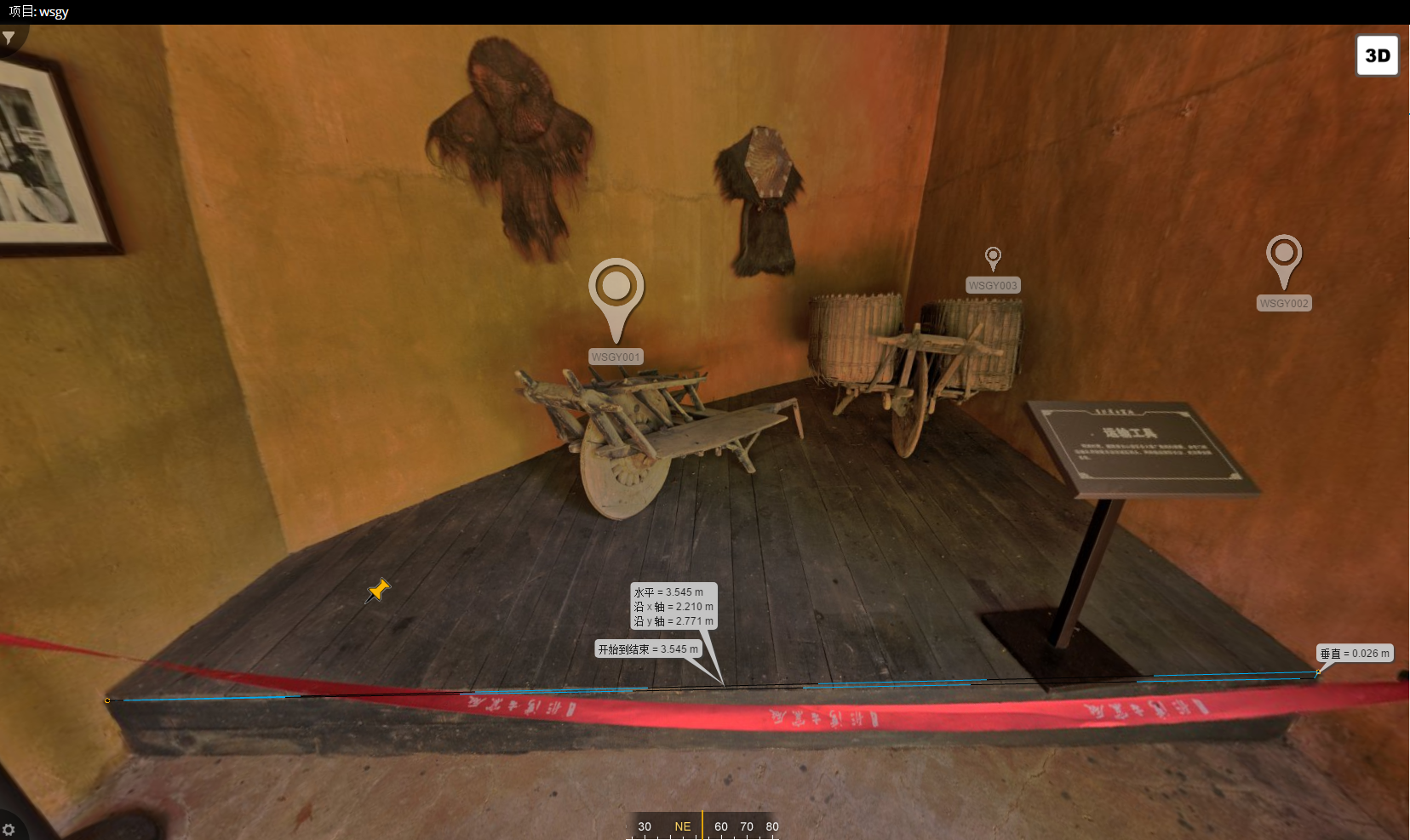

建筑内实景数字化测量图

四、三维扫描数字化的特点：

1、使用红外点云采集式扫描仪采集精准尺寸数据，拥有不接触，效率高的特点可不破坏现场及特殊环境下高效率作业；

2、能高精度采集现场实物的真实坐标数据，提供高精度尺寸数据的1:1三维点云数字模型，直观，可360度全方位观测；

3、提供的通用数据拥有做为后期监测、制图、资料存档、变形检测等工作精确测量所需数据的基础支撑。一次采集多次多项使用；

4、可实现彩色多格式网格、正色摄影及其结合三维点云的AutoCad输出。提供直观，便捷易使用的尺寸数据。

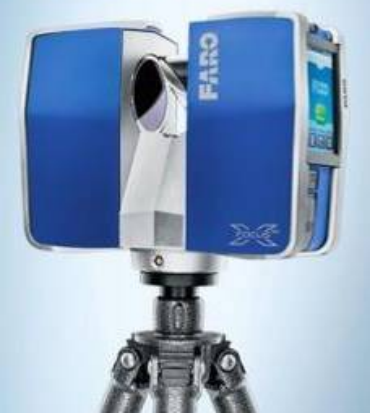

三维激光扫描仪（FARO330）
