一、基本情况：

朱家祠堂，坐东朝西，为土木砖瓦结构的单体建筑，占地200多平方米，建于道光壬午年间。祠堂前坪，竖立着两对旗杆石，上面分别刻有“国学生朱咸章立”“道光十一年辛卯岁仲秋月彀旦”和“国学生朱祖祥立”等字样。在古代，旗杆石常见于宅第、祠堂前，是耕读传家思想的历史见证物，也是旧时一道奇特的文化景观。从功能来看，旗杆石是用来记录古代读书人科举功名的，目的是光宗耀祖、激励后人。当时朱氏家族文运的昌盛，以及对文化教育的重视,从中也可见一斑。

二、项目介绍：

朱家祠建于1880年，现为省级文物保护单位——红军第一军第一师第一团团部旧址。可以说，从水口朱家祠到下村朱家祠，就是一部炎陵朱姓的迁徙史，也是炎陵客家人的一部民俗史。 我司利用3D激光扫描技术对该建筑建立数字化实体模型，提供精准的建筑位置、细部尺寸等，用于后期重建、修缮等。

三、工作内容：

a、现场数据采集

通过现场查勘采用三维激光扫描仪对该建筑内外部进行扫描，采集现场点云数据。

b、数据应用

利用3D激光扫描技术，对该建筑建立数字化实体模型，为重建、修缮等提供精准的建筑位置、构件尺寸等参数。同时，利用此成果可生成任意位置纵、横断面2D矢量图，提供给施工、设计、加固等所需的参数，减少施工和设计的误差，提高施工质量，为建设把控提供直观、科学的便利。

c、项目照片（包括前期采集工作，成果展示）

点云展示清晰正射影像

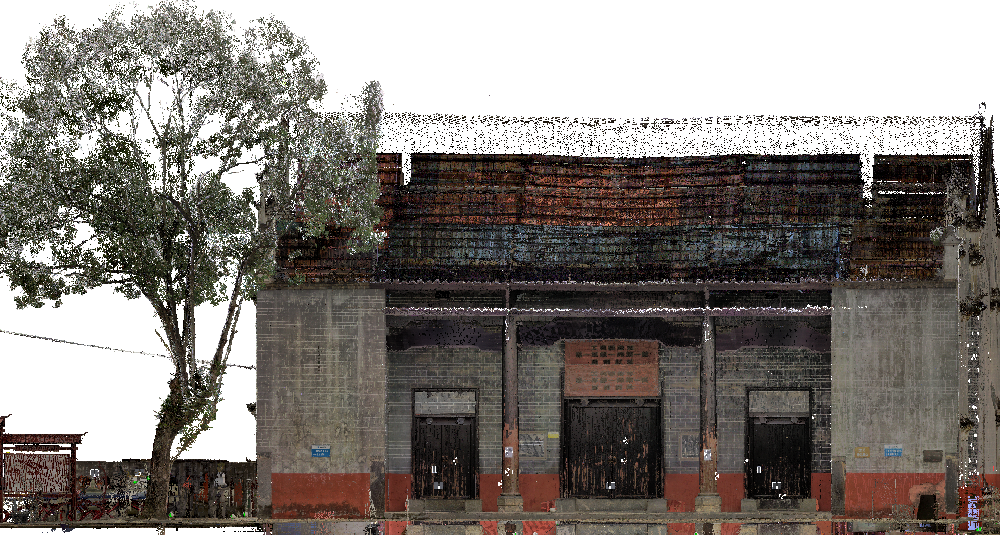

正立面正射影像图

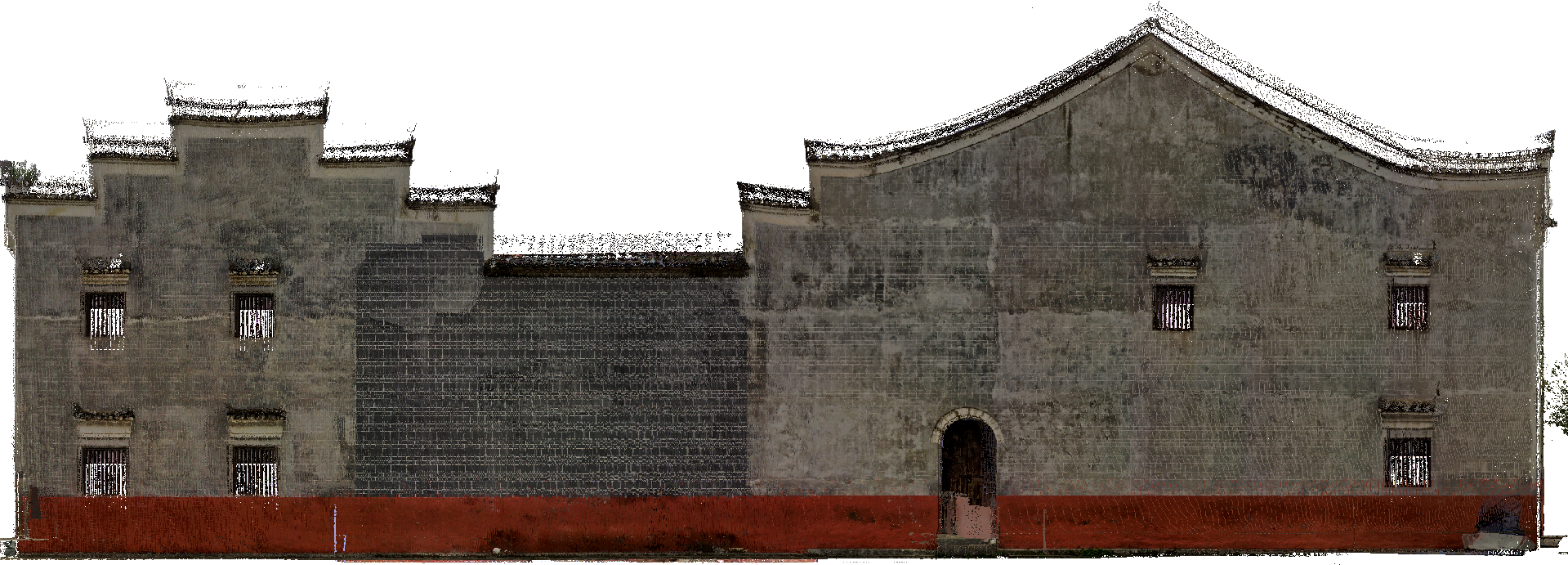

侧立面正射影像图

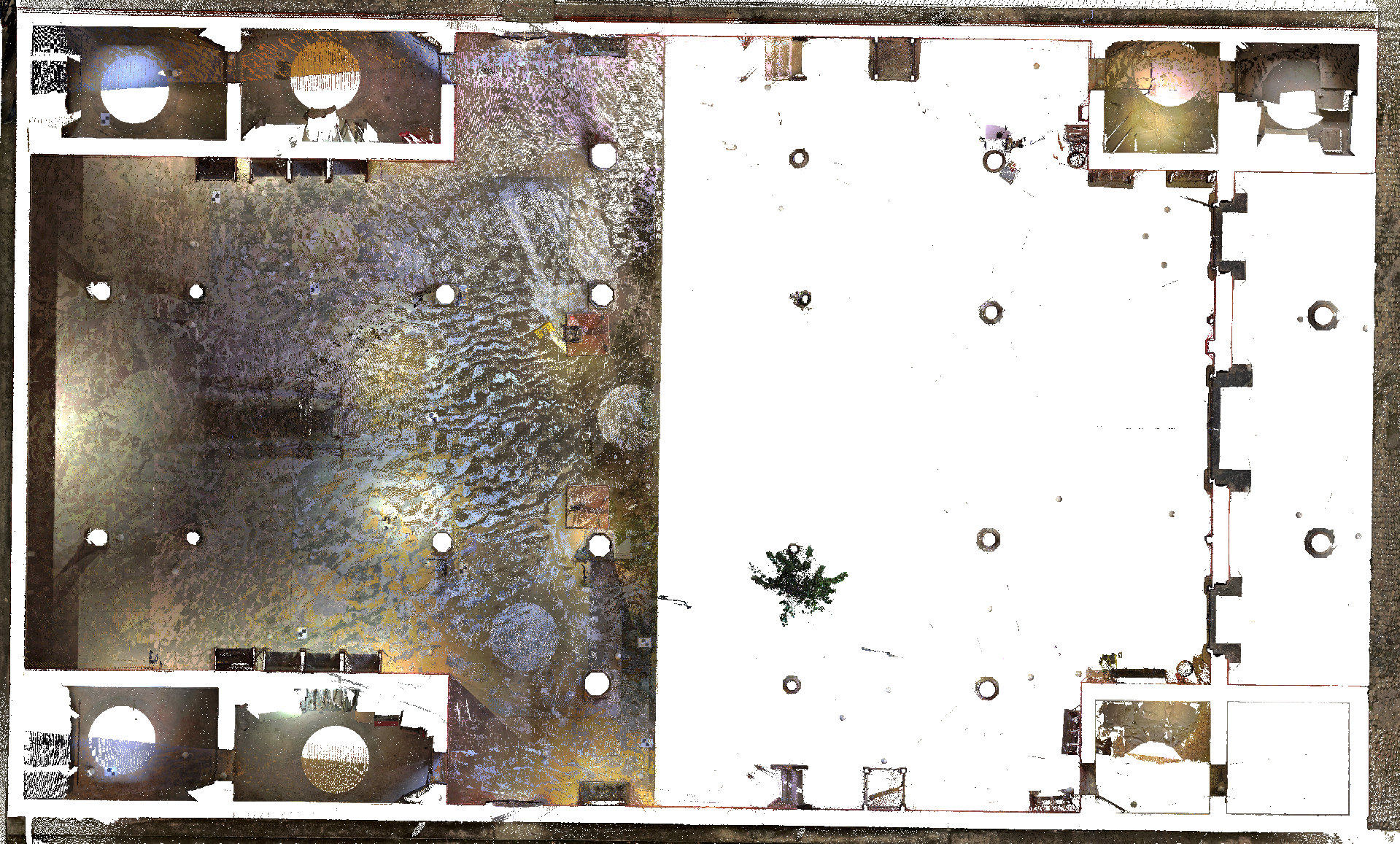

平面正射影像图

制作模型浏览webshare文件（电子版），可实时对施工现场进行观测、测量等。webshare展示：

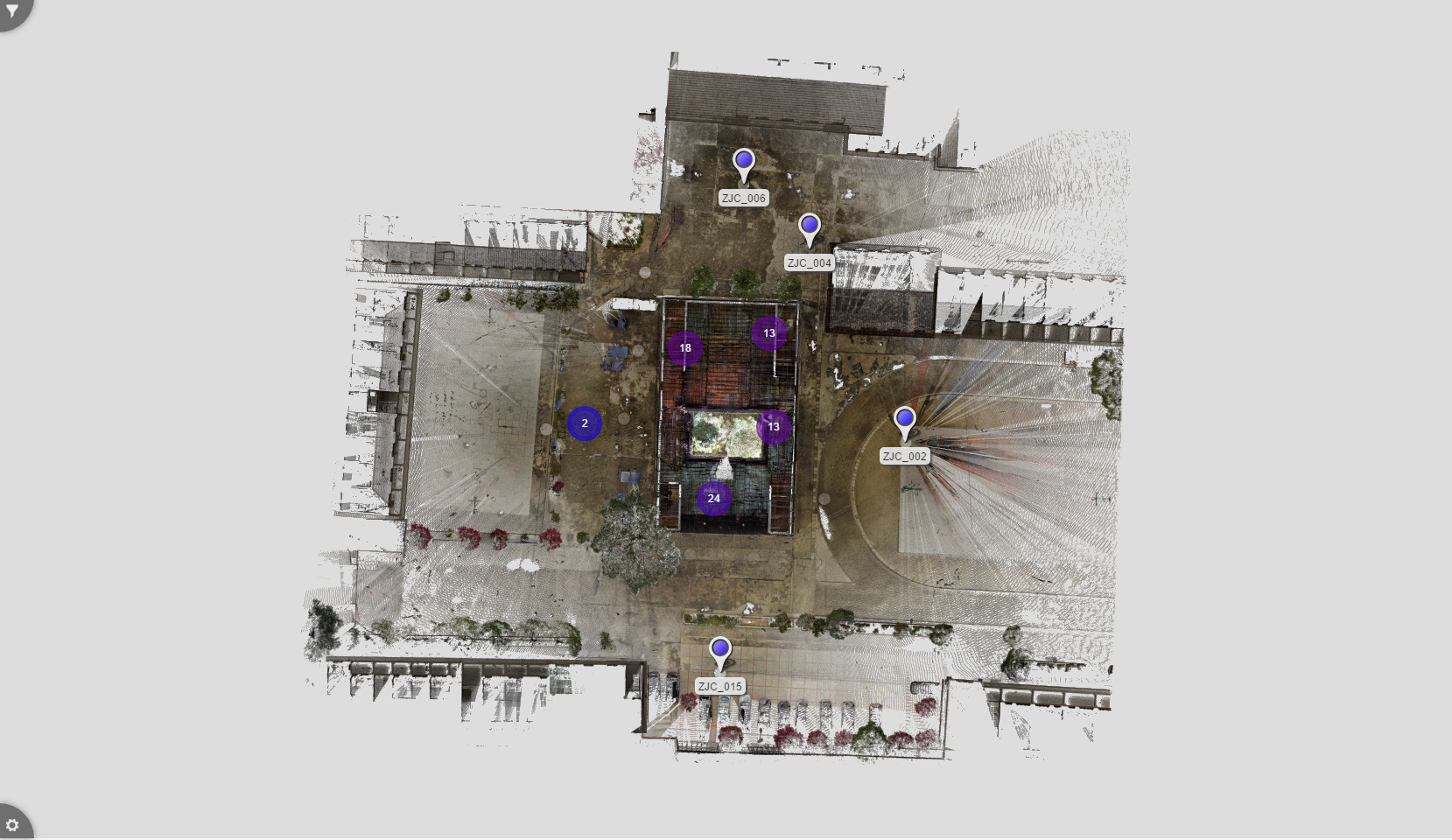

3D激光扫描场地

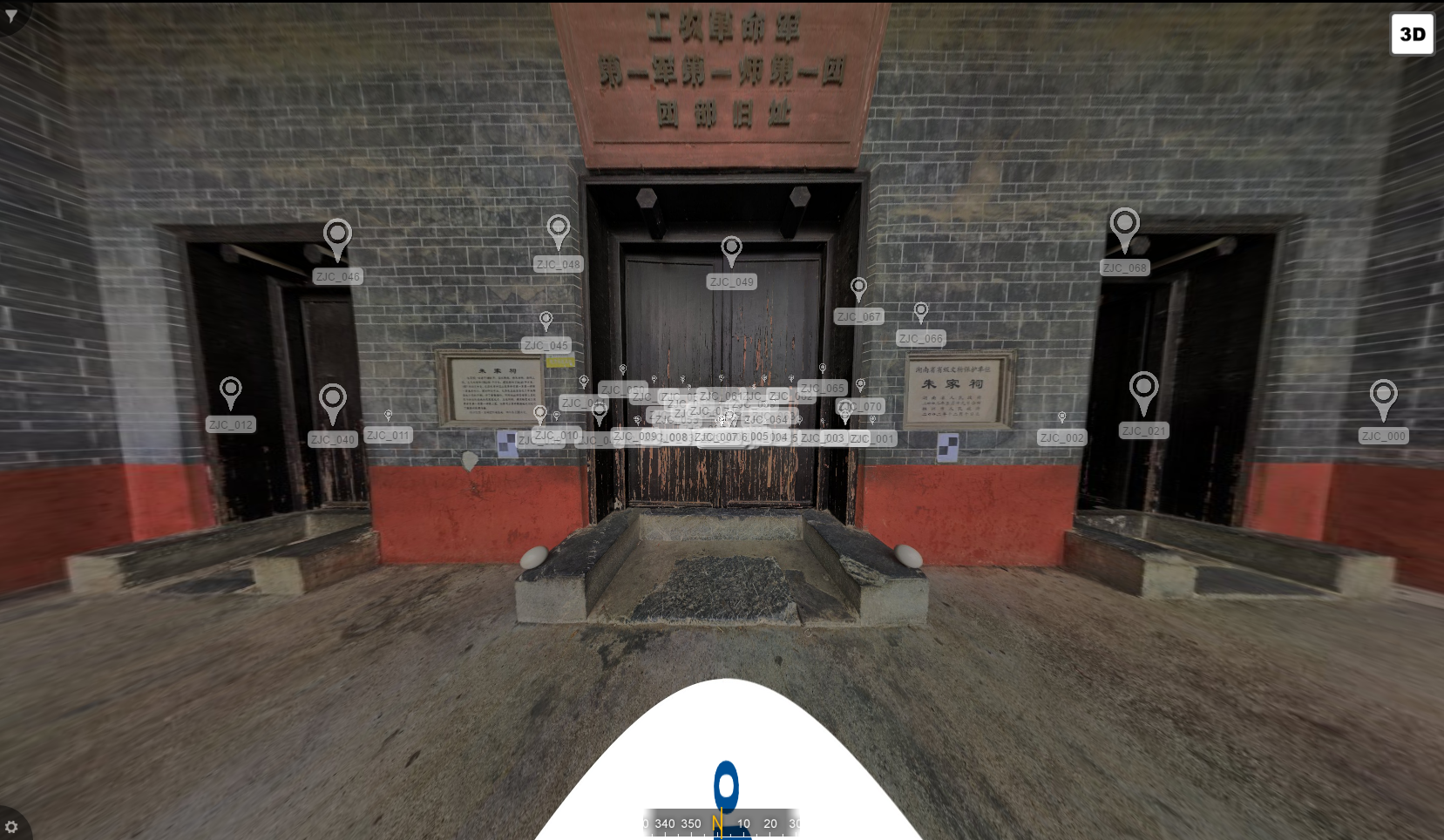

建筑内实景数字化模型图

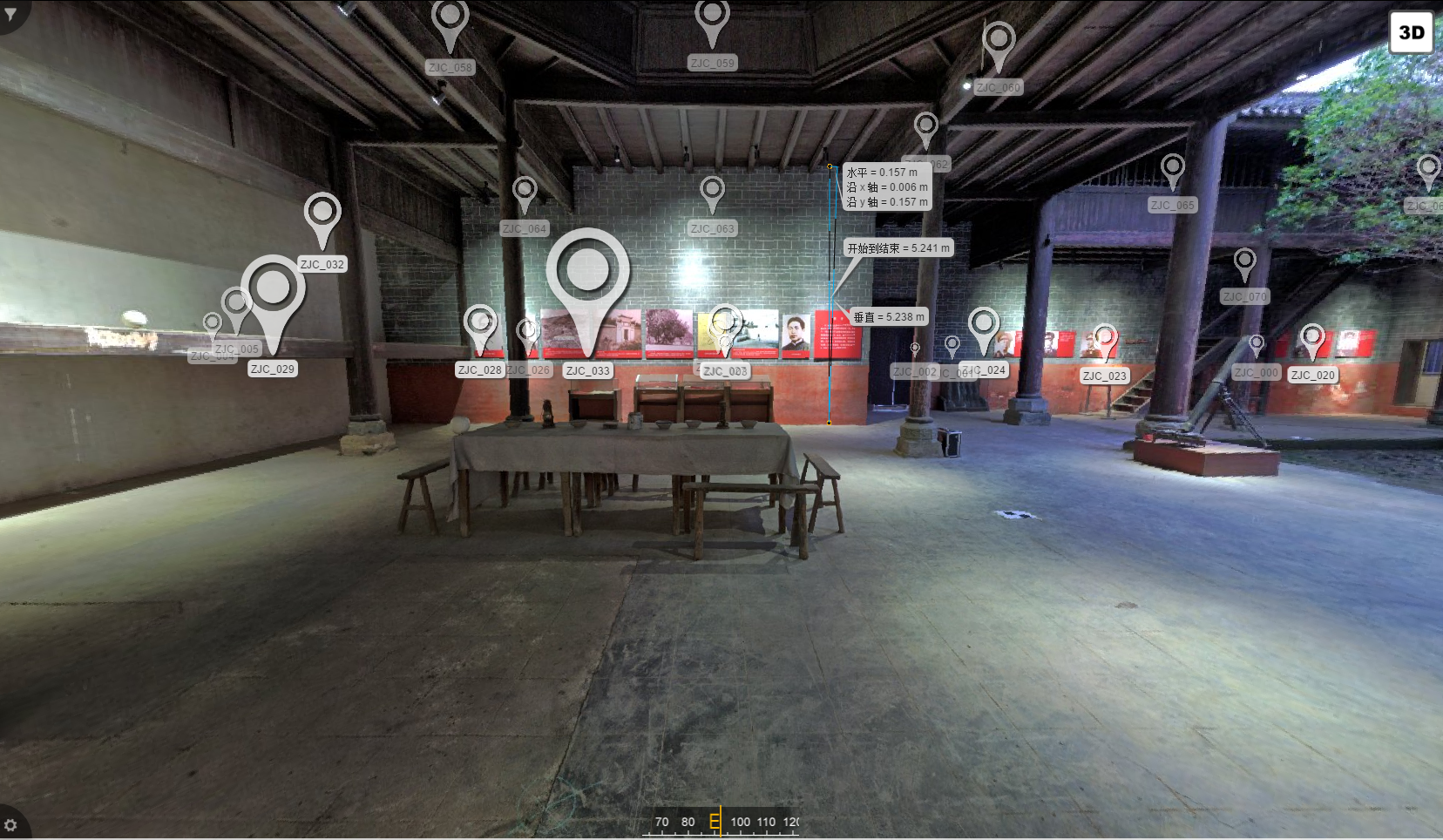

建筑内实景数字化模型测量

四、三维扫描数字化的特点：

1、使用红外点云采集式扫描仪采集精准尺寸数据，拥有不接触，效率高的特点可不破坏现场及特殊环境下高效率作业；

2、能高精度采集现场实物的真实坐标数据，提供高精度尺寸数据的1:1三维点云数字模型，直观，可360度全方位观测；

3、提供的通用数据拥有做为后期监测、制图、资料存档、变形检测等工作精确测量所需数据的基础支撑。一次采集多次多项使用；

4、可实现彩色多格式网格、正色摄影及其结合三维点云的AutoCad输出。提供直观，便捷易使用的尺寸数据。

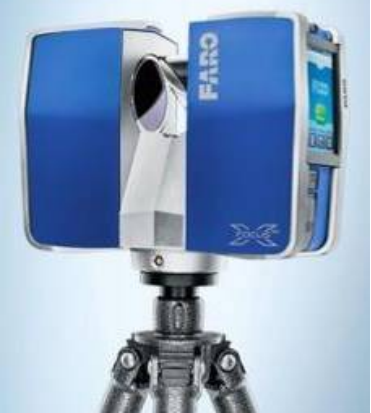

三维激光扫描仪（FARO330）
